压滤机滤板的排列 明流和暗流的区别

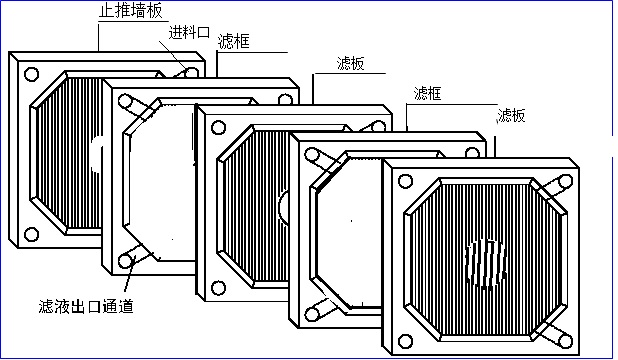

板框压滤机过滤组件的排列

过滤组件是由按一定次序排列在一起的滤板和滤框及夹在之间的滤布组成。

过滤组件从止推板开始按照止推墙板、滤框、滤板、压紧墙板的次序排列，滤板和滤布的相间排列，形成了若干个独立的过滤单元──滤室。

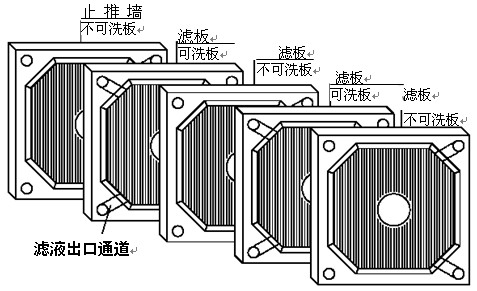

厢式压滤机过滤组件的排列

过滤组件是由按一定次序排列在一起的滤板及夹在之间的滤布组成。

过滤组件从止推板开始按照止推墙板、滤板（可洗板—可洗的机型）、滤板（不可洗板—可洗的机型）、压紧墙板的次序排列，滤板和滤布的相间排列，形成了若干个独立的过滤单元──滤室。

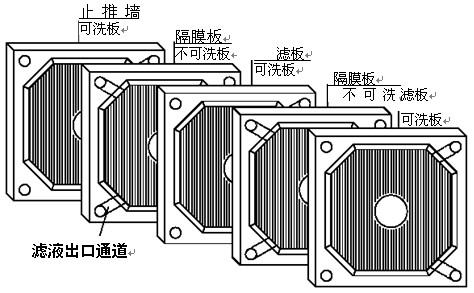

隔膜压滤机过滤组件的排列

过滤组件是由按一定次序排列在一起的厢式滤板和隔膜滤板及夹在滤板之间的滤布组成。

过滤组件从止推板开始按照止推墙板、隔膜滤板、厢式滤板、隔膜滤板、压紧墙板的次序排列，隔膜滤板与厢式滤板的滤液出口通道交叉间隔排列。

所有隔膜滤板的压榨介质进口在同一侧。

滤板（隔膜板）和滤布的相间排列，形成了若干个独立的过滤单元──滤室。

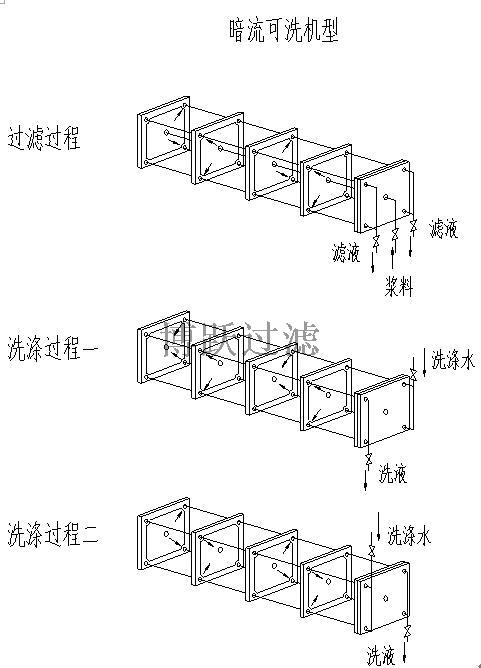

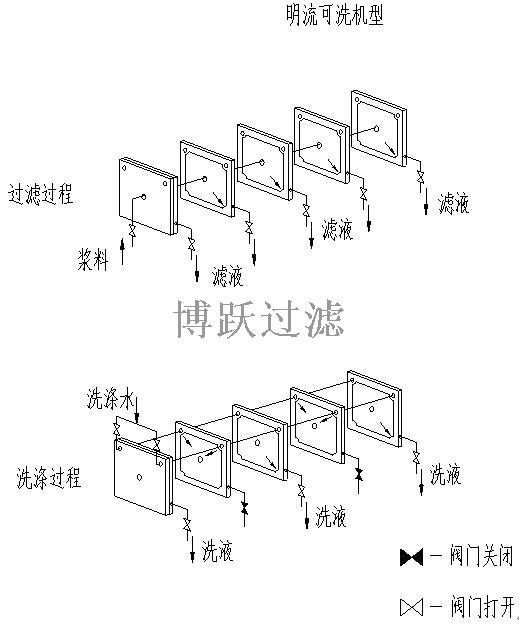

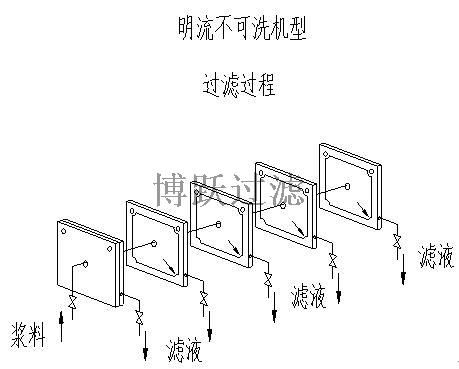

明流与暗流的过滤洗涤流程图
